相對商業樓宇而言，學校校園里的大功率動力和制冷設備比重較少，照明燈具則相對比重更多。使用智能化控制系統控制照明，更能體現其在節能與管理方面的優勢，提高學校的科學管理水平。新時期的校園建設要適應網絡時代的發展，應引入智能化的概念。在傳統的學?？刂葡到y(tǒng)中，一般只包括了綜合布線、計算機網絡、安防、消防、閉路電視監控等子系統。但近年來，隨著經濟的發展和科技的進步，人們對照明燈具節能和科學管理提出了更高的要求，使得照明控制在智能化領域的地位越來越重要。而在學校新校區的建設熱潮中，各個學校和他們的建設者也意識到了智能照明的重要性。

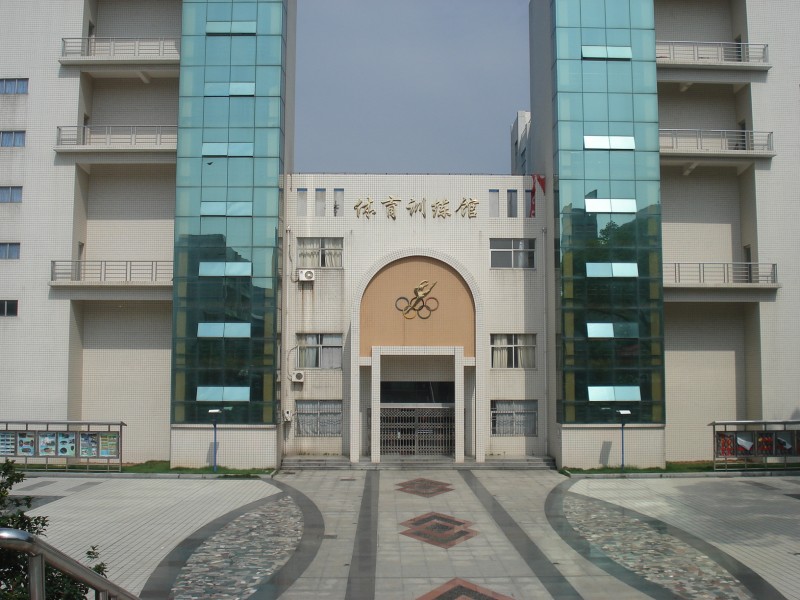

校園室內場館主要多媒體教室，會議室，圖書館等.體育訓練館如含籃球場、羽毛球場地、乒乓球室、體育舞蹈房、武術健身館、網球場、健美操場地，游泳館等。
HLC.PRL.1054學校校園照明智能控制方案說明控制方式：分散控制、集中控制
如學校會議室主要用于師生洽談、接待重要來賓、學術交流的場所。我們可以根據不同的會議室功能風格制定相應的場景要求，從光源類型來分析分為暖光、冷光、自然光、組合燈光，暖光溫馨熱烈，冷光莊嚴凝重，自然光舒適節能，組合燈光可以減少面部陰影。
從功能需求上可以分成，迎賓模式-燈光全開渲染隆重的氣氛，攝影模式、攝像模式、會話模式、清掃模式，最后是全關模式。因為使用了調光模塊，我們也注意到場景與場景之間的切換是漸進的，不會有突然的變化帶來的不適應感。而這些變換只需要操作人員通過智能控制面板完成。
HLC.PRL.1054產品規格及技術參數
使用電源/消耗功率： DC 24V / 1VA
環境 / 使用： -25 to 60°C; 10 to 85% RH
儲存環境： -25 to 80 °C; 低于 90% RH
人機界面： 12864LCD屏‘菜單/確認’‘上’‘下’‘左’‘右’按鍵
微處理器： ARM系列單片微機
傳送、執行數據至上一層控制器
有獨立監控應用軟件，可根據不同控制要求方便上傳不同應用軟件
有自我診斷能力，對控制器及回路的實時監控，并上傳 給上位機，實現集中控制
有免電池程式記憶裝置(EEPROM) 可儲存所有操作程式 以防止斷電時資料遺失。
有擴充FLASH，方便系統升級。
看門狗裝置 自動復歸。
繼電器輸出: 大功率通斷能力磁保持繼電器。
通訊方式： 1xRS-485 1/2 duplex / Modbus RTU Protocol (通訊協議)
通訊速率： 9600~76.8k bps (工廠內設 / 建議 9600 bps)
最大通訊距離： 4000 ft (1.2 km) 為了保證通訊可靠性，建議通訊距離小于600米
通訊訊號輸入： RS485 Modbus RTU
通訊地址設定范圍: 最大到 16, 即一個面板最大可接16臺控制器
輸出規格： 每回路最大可輸出16A/20A/25A三種規格
通訊信號連接頭： 5PIN端子
HLC.EP.7046控制器硬件說明
項目 名稱 功用 備注
1 LCD屏 人機界面，顯示與設置相關功能
2 按鍵 Up，調整設置參數數值 / 狀態
3 按鍵 Down
4 按鍵 Left，移動菜單，選擇到所需菜單項
5 按鍵 Right
6 按鍵 Enter ‘確認’按鍵，當某項 菜單或選項被選中時，將是反顯效果狀態。
7 手動強制回路通斷，ON-回路強制閉合；OFF-回路強制斷開，為安全操作,需借助起子等工具撥動
8 接線端子 24+，24- 電源DC24V輸入 Power電源指示燈，正常工作時指示燈亮
9 接線端子2組通訊D+,D-,GND
RS485通訊線。D+接通訊線正；D-接通訊線負。一組進線,一組出線.
Tx，Rx指示燈，通訊正常時，兩個指示燈閃爍
10 接線端子DI1，DI2，COM
無源開關量輸入DI1,DI2, COM端為公共端。
開關量閉合輸入時，DI1，DI2相應指示燈亮
11 接線端子AI1,AI2,AIG
模擬量信號輸入AI1,AI2，AIG為端為公共端。輸入源可為0-10v,4-20mA,或NTC信號源。
通過改變JP路線位置來選擇信號源輸入方式
12 接線端子 DO1-DO8 8回路開關量輸出
| 序號 | 名稱 | 型號規格 | 單位 | 數量 | 備注 |
| 1 | 系統電源 | HLCPWR2405 | 個 | 9 | 裝于照明配電箱內 |
| 2 | 總線耦合器 | HLCCP8005 | 個 | 9 | 裝于照明配電箱內 |
| 3 | 12路開關驅動器 | HLCPRL10412 | 個 | 7 | 裝于照明配電箱內 |
| 4 | 8路開關驅動器 | HLCPRL1048 | 個 | 2 | 裝于照明配電箱內 |
| 5 | 4路開關驅動器 | HLCPRL1044 | 個 | 8 | 裝于照明配電箱內 |
| 6 | 1鍵可編程智能觸摸面板 | HLCEP7011 | 個 | 16 | 壁裝距地1.3米 |
| 7 | 2鍵可編程智能觸摸面板 | HLCEP7012 | 個 | 11 | 壁裝距地1.4米 |
| 8 | 3鍵可編程智能觸摸面板 | HLCEP7013 | 個 | 28 | 壁裝距地1.5米 |
| 9 | 4鍵可編程智能觸摸面板 | HLCEP7014 | 個 | 13 | 壁裝距地1.6米 |
| 10 | 5鍵可編程智能觸摸面板 | HLCEP7015 | 個 | 12 | 壁裝距地1.7米 |
| 11 | 6鍵可編程智能觸摸面板 | HLCEP7016 | 個 | 40 | 壁裝距地1.8米 |
| 12 | 屏蔽雙絞線 | NH-RVSP-2×1.5 | 米 | 3000 | Pyxos總線 |
| 13 | 超5類非屏蔽雙絞線 | 米 | 100 | ||
| 14 | 4芯單模光纖 | 米 | 1000 | ||
| 15 | 光電轉換器 | 電信級 | 個 | 9 | HTB-GS-03/20AB千兆單模單纖光電轉換器, 裝于照明配電箱內和管理工作站 |
| 16 | 燈控系統后臺電腦 | DELL | 臺 | 1 | 英特爾I5處理器 /8G內存/120GSSD/1T硬盤/22″寬屏平板顯示器 /DVD光驅/鍵盤/鼠標/22寸顯示器/雙網卡/包含軟件 |
| 17 | 交換機 | HUAWEI | 臺 | 1 | S5720S/28P/ 8口100/1000兆可管理交換機-工業/支持 RIP、OSPF、VRRP三種協議 |
| 18 | UPS不間斷電源 | INVT | 臺 | 1 | 2kVA,1Hour、機架式 |
| 19 | 通信控制屏 | TUTENG | 臺 | 1 | 網絡機柜600×600*1200通信機柜,前玻璃門 |
| 20 | SC20 | 熱浸鋅鋼管 DN20 | 米 | 2800 | (Q235) |
HLC系列免編程，菜單式設置，并可獨立使用的智能照明控制模塊，其采用進口50A磁保持繼電器，本身功耗低，發熱量小，斷電后還可保持原輸出狀態。每個HLC.PRL.1044繼電器自帶機械手柄，即使模塊意外發生故障，也可以通過機械手柄實現照明回路的手動強制開關，是專門針對目前普遍采用的LED燈,戶外大功率燈具,電機類負載而設計的一款抗瞬間浪涌電流能達500A的開關量控制模塊。有效解決了市場上普遍存在的因繼電器觸頭粘黏而無法關燈的問題?？蔀獒t(yī)院、車站、機場、體育場館、 酒店、大型商場等重要公共場所的照明系統提供安全、可靠的智能化控制。
HLC.PRL.1034控制器優點：
1. 采用大容量磁保持繼電器控制回路通斷。較普通繼電器，功耗低，發熱量小。
2. 適用于照明要求比較嚴格的場合，如醫院，商場，機關辦公大樓，學校等，當控制電源無法保證（出故障）時，磁保持繼電器能保持在原來的狀態，或手動拔到強制閉合/斷開各回路，以保證各回路照明正常運行。
3. HLC.PRL.1048具有回路電流檢測功能，能實時的監控各回路電流。
5．具有過零斷開功能，保證回路帶負荷工作斷開時，都是在電流值為接近0A時斷開負載，對繼電器觸頭起到很好的保護作用，盡可能有效的避免觸頭燒結（壞）。提高了繼電器的使用壽命，從而提高控制器的使用壽命。
