一、方案概述

針對高速隧道照明能耗高、控制粗放等痛點，推出以ZB124-K-C單燈控制器為核心的智能照明節能改造方案。方案配置專業照明控制配電箱，實現現場人工、自動控制雙模式協同，預留遠程控制模塊擴展接口，可靈活切換手動、遙控、時控三種燈具控制方式（常規工況采用遙控+時控，檢修采用手動）。通過洞外亮度檢測儀與單燈控制器聯動，基于LED光源無級調光技術，動態匹配隧道照明需求，實現“按需照明”的綠色照明目標，兼顧通行安全與節能效益。

二、核心控制體系

（一）多級動態調光控制

系統依據洞外環境亮度、交通量變化，建立六級光照控制標準（白天晴朗、傍晚多云、陰雨天、重陰天、夜間、深夜），精準調控洞內照度：晴朗白天開啟全部基本照明+加強照明；傍晚/多云時加強照明減半；陰雨天加強照明開啟1/4；重陰天開啟1/8；夜間關閉全部加強照明；深夜交通量較小時，基本照明按50%功率調光。洞外亮度檢測儀采集信號后，經控制裝置換算輸出0～10V直流模擬信號，驅動LED燈具動態調節輸出功率，適配不同天氣光照需求。

（二）分區域照明控制

• 基本照明控制：采用24小時持續照明模式，設計階段預留充足亮度冗余量，通過控制系統按需調節輸出功率，規避滿功率運行造成的過度照明；后續燈具出現光衰時，可反向提升功率，確保亮度始終符合規范要求。
• 加強照明控制：由單燈控制系統自動管控開啟/關斷時間及亮度，實時跟蹤洞外亮度數據并動態調節輸出功率，從源頭減少過渡照明能耗。
• 應急照明控制：應急照明燈具兼做基本照明，由EPS電源供電；市電斷電時，控制裝置瞬間將基本照明功率同步降至額定功率的15%，保障應急配光特性與原基本照明一致，降低交通事故風險。

（三）全參數監測與通訊保障

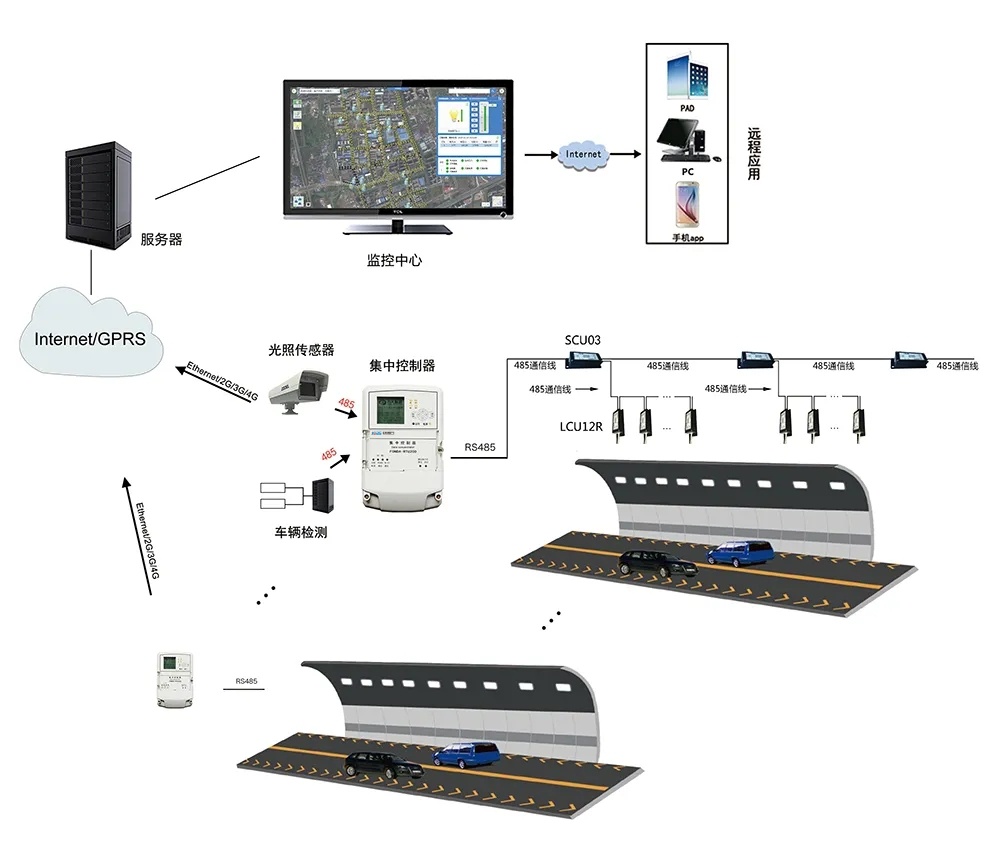

ZB112-GPRS-PLC集中器系統具備燈具開關控制、亮度調節、電網參數（電流、電壓、功率、功率因數）采集及報表統計功能；ZB124-K-C單燈控制器內置RS485通訊接口，照明調光系統預留開放標準CAN通信接口，可靈活外接各類傳感器，實現數據互聯互通與遠程運維管控。

三、核心節能優勢

隧道照明70%的能耗浪費源于過渡照明，方案核心通過LED無級調光技術破解此痛點：摒棄單純減小燈具設計功率的粗放方式（避免運營后亮度不達標），實現0%—100%亮度無級可調，精準匹配隧道實時照明需求，在滿足規范的前提下最大限度節約電能。同時，一套系統集成開關、調光、巡檢全功能，簡化管理流程，降低運行維護成本。

四、核心設備（單燈控制器）參數

參數類別	具體參數
供電與環境	工作電壓：AC 220V 50HZ；工作環境：-20℃~85℃；防護等級：IP65
控制性能	輸出回路：1路；控制功率：500W；功能類型：遠程開關/0-10V調光/電網參數采集/報表統計
安裝與結構	安裝方式：螺絲固定；外形尺寸：155×68×40mm（長×寬×高）；產品重量：約360g

本方案通過精準的動態調光控制、完善的控制體系及高可靠性核心設備，有效提升隧道照明智能化水平，大幅降低能耗與運維成本，適用于各類高速隧道照明改造場景，是實現隧道綠色照明的優選解決方案。
